Tarkistuslista GPS-antennien asentamiseen

GPS-satelliitit eivät ole liikkumattomia vaan kiertävät maapallon ympäri 12 tunnissa. Jotta vastaanotto olisi paras mahdollinen antenneilla on oltava häiriötön kontakti taivaalla liikkuviin GPS-satelliitteihin. Tämän mahdollistaa eteläänpäin ekvaattoriin suunnattu antenni.

GPS-satelliitit liikkuvat 55 pohjois ja eteläleveysasteen välillä. Satelliitit ovat havaittavissa maapallon toisella puolella maapallon pohjoisimmista paikoista.

Meinberg GPS-antennit ovat suunniteltu kestämään pohjoisia olosuhteita. Lumi estää GPS-signaalin vastaanoton, mutta kartionmuotoinen yläosa estää lumen jäämästä antennin päälle. Lumen sulattamista varten antenni eristää myös lämpöä. Myös tuulenpuuskia kestävä antenni on kymmeniä vuosia toiminut off-shore toiminnassa.

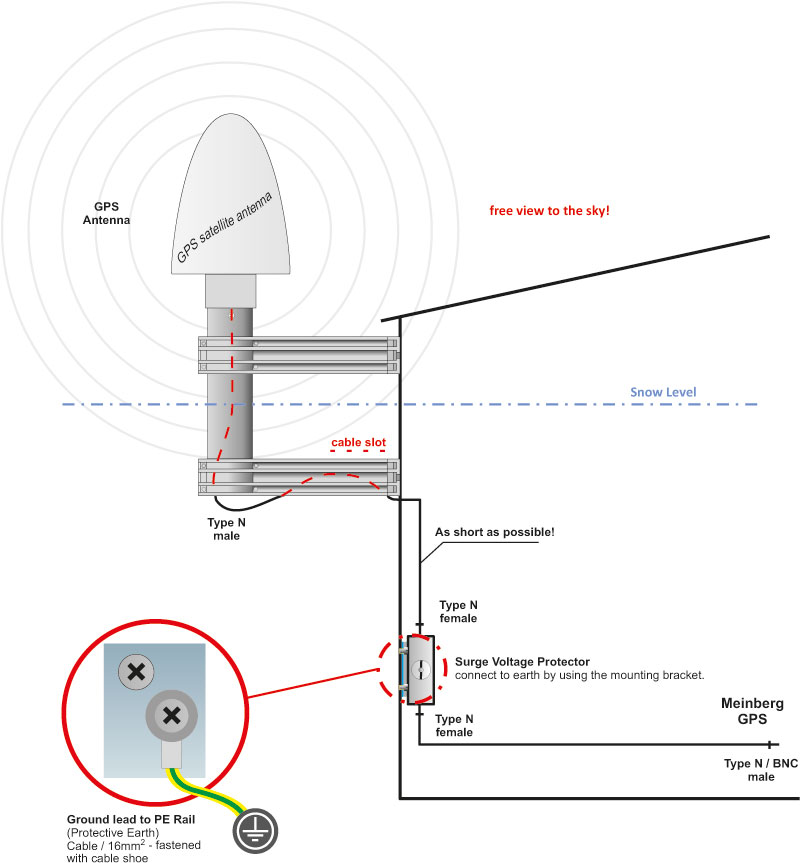

Sijainti
Antennin sijainti tulee valita yllämainittujen seikkojen perusteella. Antennia ei myöskään saa asentaa lumivallin lähelle joka voisi peittää sen. Antennilla kuuluu asennettuna olla turvaväli tutkaantenneihin, radioyhteyksiin ja muihin lähettäviin antenneihin. Tarkista että sijaintipaikalla ei ole muuta käyttötarkoitusta. Esimerkiksi jouluaikoina ollaan havaittu että joulukuusi voi estää kontaktin saantia.

Antennin siirtämistarveen varalta on hyvä varata ylimääräistä johtopituutta.

Download PDF: Tarkistuslista GPS-antennien asentamiseen

Ukonilmasuoja ”P-tron”

Kun antennijohto tulee sisätiloihin on asennettava ukkossuoja! Tämä estää GPS-vastaanotinta ja muita laitteita salamaniskuilta. P-tron on kehitetty Meinberg laitteistoa varten. Ukonilmaansuojaa kannattaa maadoittaa jotta salamanisku ohjautuisi maahan.

Johdon pituus

  • RG 58 maximi pituus 300 metriä. 17DB/100m
  • RG 213 maximi pituus 700 metriä. 7DB/100m

Pitempiä välimatkoja varten voi käyttää GOAL-GPS optista antennilinkkiä. Katso alla olevaa esimerkkiä

Johtojen ehyyden voi tarkistaa mittaamalla 15 volttia DC kontakteissa joilla Meinbergin laitteisto jännitesyöttää antenneja.

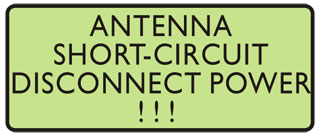

Oikosulku

Jos tämä viesti tulee näkyville näytössä laitteisto on sammutettava ja oikosulku korjattava. Käynnistä sitten yksikkö ja tarkista onko viesti poissa.

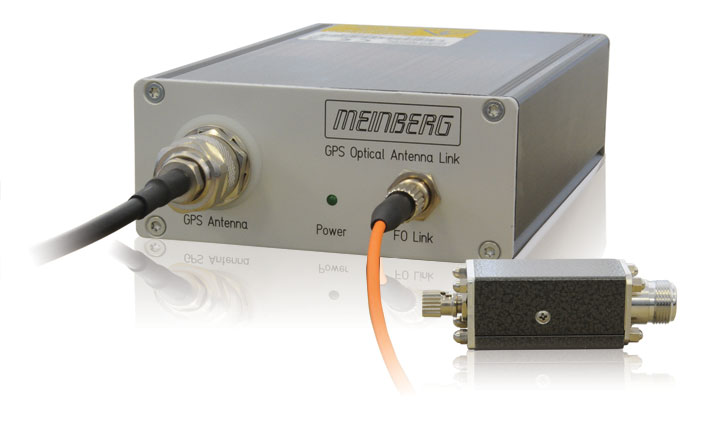

GOAL


GPS optical antenna Link, “GOAL” on kehitetty siirtämään GPS-signaalit Meinberg antenneista Meinbergyksikköön optisen multimode fiberin kautta. GOAL/R (pienempi) kuuluu asentaa suoraan vastaanottimeen tai patch cablen avulla. GOAL/A (iso) kuuluu olla ulkotiloissa, yhdistettynä GPS antenniin koax johdon kautta. Sen kuuluu myös jänniteasentaa jotta se kykenisi Muuttamaan GPS signaalin optiseen. Yksikköjen välille vedetään singel G150/125 tai G162,5/125 multimode fiber.

Goalinedut

  • 2000 m ulottuvuus
  • korkeat jännitteet siirrettömiä
  • Rös-rum ja vastaavat vaatimukset täytetty

Goal/A yksiköllä on kaksi diodia. Ensimmäinen osoittaa jos GPS-antenni on liitetty. Toinen osoittaa 10MHz kontaktia GOAL/R yksiköstä. Tässä tapauksessa johto on ehjä.

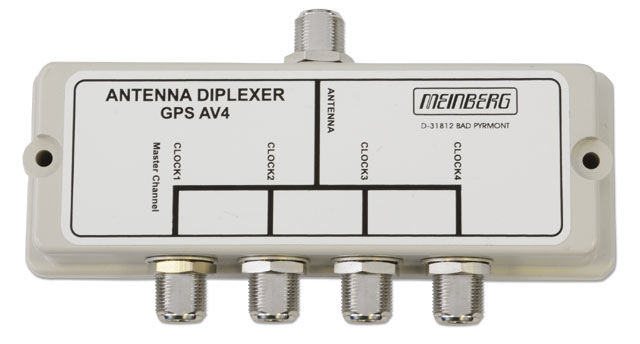

GPSAV4

GPS-jakaja Meinbergille. Port 1/Master Channel antaa jännitettä GPS-antennille. Sen kuuluu aina olla kytkettynä käyttöön.

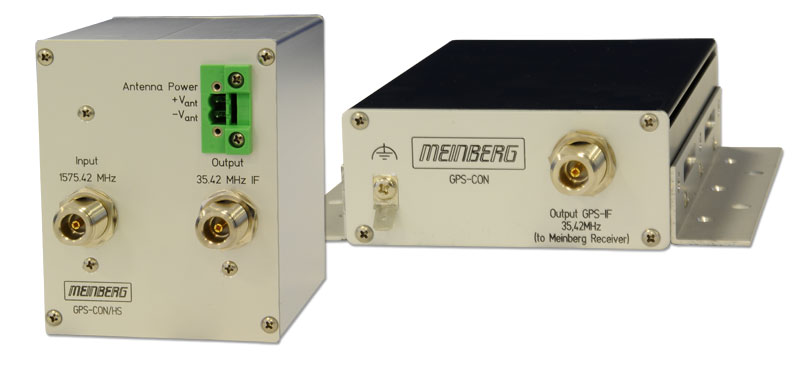

GPSCON

Muuntaa muitten valmistajien GPS antennit GPSL1 antenna (1575,42MHz) Meinbergin taajuuteen. Tässä tapauksessa Meinbergin yksikkö voi vastaanottaa GPS-signaalin.

Antenna Power yhdistää tarvittavan käyttöjännitteen jotta GPS-antenni toimisi.
